真空速凝爐組成介紹 　　真空速凝爐主要用于各種金屬材料在真空或氣氛保護條件下的感應熔煉及快冷甩帶成型；適合各種材料的非晶/微晶薄帶或薄片的制備。 　　真空速凝爐的真空腔體：由爐體、爐蓋和爐底組成；爐體由304不銹鋼法蘭和內外筒體組焊而成，內壁鏡面拋光，爐體上開設有壓鑄接口、噴鑄接口、旋轉電極接口、甩帶收集管、紅外測溫接口、模具預熱電源電極引入接口；爐蓋由整體實心304加工而成，上面開設有大直徑觀察窗，可直觀的觀測到爐內的各種實驗情況；爐底也是由整體實心304加工而成，固定有甩帶裝置。整體外觀啞光處理，整潔大方。 　　它的熔煉裝置由IGBT超音頻電源、水冷電纜、旋轉電極、線圈、保溫套和坩堝組成，通過更換線圈、保溫套和坩堝實現不同容量。高溫度可加熱至1700℃。（容量按照50g,200g,500g,1000g來配），熔煉完成后可通過手動傾倒到模具內。 　　噴鑄裝置由氣缸、石英管、時間繼電器、氣源恒定裝置等組成，可實現小容量溶液的噴帶和噴鑄。甩帶裝置由噴鑄裝置、高速調速電機、磁流體密封裝置和銅棍等組成，可通過調節電機速度，實現不同銅棍線速度。抽真空系統由一臺擴散泵、一臺雙極直聯泵、三臺氣動擋板閥、真空管路和真空計等組成，冷態極限真空度優于5.0×10E-3Pa。 　　真空速凝爐爐體支架由型材和鋼板拼裝而成，門板全部采用數控加工，尺寸精度高，外表噴塑處理，整體布局合理，顏色搭配美觀。和電控柜采用一體結構。

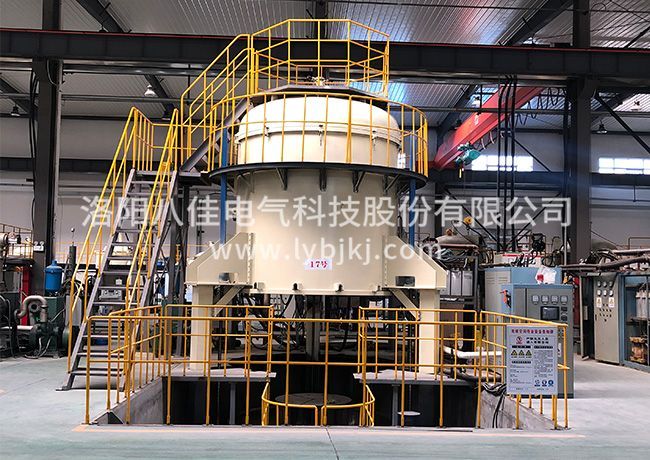

        立式真空燒結爐是在真空環境中對被加熱物品進行保護性的爐子，其加熱方式比較多，如電阻加熱、感應加熱、微波加熱等。是利用感應加熱對被加熱物品進行保護性的爐子，可分為工頻、中頻、高頻等類型，可以歸屬于立式真空爐的子類。 　　真空燒結爐是在真空或保護氣氛條件下，利用中頻感應加熱的原理使硬質合金刀頭及各種金屬粉末壓制體實現的成套設備，是為硬質合金、金屬鏑、陶瓷材料的工業生產而設計的。 　　爐子的工作原理是在抽真空后充氫氣保護狀態下，真空燒結爐利用中頻感應加熱的原理，使處于線圈內的鎢坩堝產生高溫，通過熱輻射傳導到工作上，適用于科研、軍工單位對難熔合金如鎢、鉬及其合金的粉末成型。主要結構及組成結構形式多為立式、下出料方式。 　　另外，當在抽真空后充入氫氣保護氣體，真空燒結爐的控制爐內壓力和氣氛可用光導纖維紅外輻射溫度計和鎧裝熱電偶連續測溫(0～2500℃)，并通過智能控溫儀與設定程序相比較后，從而選擇執行狀態反饋給中頻電源，和自動控制溫度的高低及保溫程序。
